Valve overview

Series Q567H Cryogenic Top-Entry Ball Valve

Q567H超低温上装式球阀

Q567H超低温上装式球阀专用于-196℃及以下的极端低温工况,如液化天然气(LNG)、液氢、液氦等介质。采用独特的上装式阀体结构与超长阀盖设计,允许在线维护与快速更换内件。关键部件选用经深冷处理的奥氏体不锈钢,结合金属密封副,确保在超低温下的密封可靠性、几何稳定性与长寿命。适用于航天燃料加注、大型LNG储运、尖端科研实验等对安全与维护性有严苛要求的领域。

型号: Q567H
规格: DN25-DN500
公称压力: PN16-250
适用介质: 燃气、液化气、液氧、液氮等气体、液态气体
适用温度: -196℃ ~-29℃
阀体材质: 低温钢、不锈钢、双向不锈钢
连接方式: 焊接
驱动方式: 手动、气动、电动、涡轮
Key features icon

特点

1.上装式在线维护结构 – 阀门无需从管道拆卸,通过顶部阀盖即可完成球体、阀座等内部组件的检查与更换,大幅减少停机时间。

2.超深冷处理与特殊材料 – 所有承压件与内件均经过-196℃以下的深冷处理,并使用低温冲击韧性优异的材料,从根本上杜绝冷脆风险。

3.超长阀颈与双重隔离 – 采用显著加长的双重保温阀颈,有效阻断外部热量传入及内部冷量外逸,防止阀杆填料结冰与操作机构冻伤。

4.金属硬密封设计 – 采用高精度研磨的球体与硬化阀座构成金属对金属密封,耐磨损、抗冲刷,适用于双向切断及轻微压力波动工况。

5.防火与安全设计 – 符合严格的国际防火标准,阀杆防吹出结构确保安全,并标配防静电装置,消除介质高速流动产生的静电风险。

6.低摩擦与全通径 – 轴承系统经优化设计,操作扭矩小,且提供全通径流道,最大限度地减少压力损失与介质残留。

Performance specs icon

性能规范表

性能规范表Performance Specification
公称压力Nominal Pressure1.0/1.6/4/6.4/10/15Mpa
强度试验压力Shell Test1.5/2.4/6/9.6/15/22.5
密封试验压力Seal Test1.1/1.76/4.4/7.04/11/16.5
适用温度Suitable Temp.-196~-29

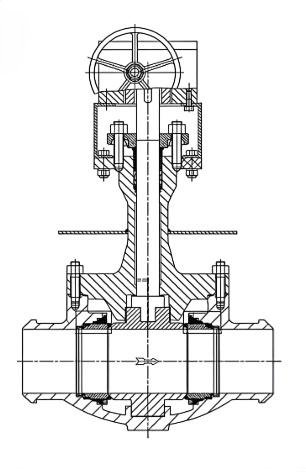

结构图

Structural diagram

零部件名称材料表

序 号NO.名称Name材料Material
1阀体body不锈钢stainless steel
2球体ball不锈钢 stainless steel
3密封垫seal gasketPTFE
4填料packingPTFE+O型圈 PTFE + O ring
5阀杆Stem不锈钢stainless steel


外形安装尺寸表

/storage/20260813/hHY1786588317xLAWJD13.png

Q567H超低温上装式球阀外形尺寸表

压力级主要尺寸公称通径
253240506580100125150200250300350400450500
PN1.6MPaL160180200230290310350400480600730850980110012001250
H240260307360410483512543581617672723758791828870
Kg9.6161928304155781152152703855028769801240
PN2.5MPaL160180200230290310350400480600730850980110012001250
H260280320360430490525567604642695742781815864905
Kg9.51619283045598212123028940254091311201280
PN4.0MPaL160180200230290310350400480600730850980110012001250
H260280320360436492527607649701750750790832875910
Kg101720253245598211523029540254091311241348
PN6.4MPaL160180200230290310350400480600730850980110012001250
H280320329365450509541663725781790806821858--
Kg101720253252681061682813554986891134--
150LbL127140165178190203229356394457533610686762864914
300LbL165178190216241283305381403502568648762838914991
600LbL21622924129233035643250855966078783888999110921194


相关技术文章

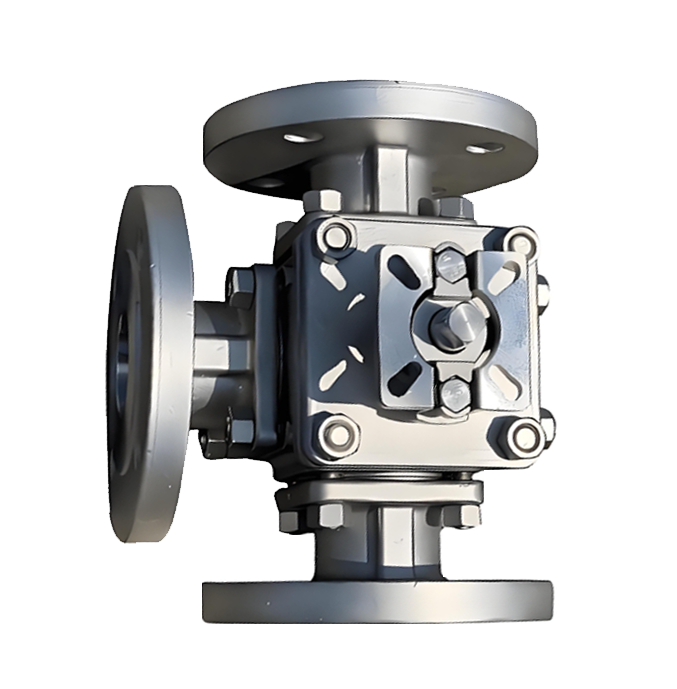

Q44F 三通球阀深度解析:分体式法兰结构与自动化驱动平台全解读
